Монтаж солнечной электростанции своими руками пошаговая инструкция

Содержание

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

Сборка из уголка прямоугольного каркаса.
В каждом углу конструкции сверлятся отверстия под крепления.
Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

Шины размечаются и разрезаются на требуемое количество полосок.
Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Солнечная электростанция для дома своими руками: как сделать

В принципе, решая вопрос, как выбрать солнечную электростанцию для дома, мы уже частично разобрались и с вопросом, что нужно для самостоятельного изготовления такой системы? Остается только дополнить верхний список незначительными деталями и описать порядок сборки. Под «незначительными» деталями подразумевается три вещи – это специальные кабели с коннекторами (соединительными разъемами), аккумуляторы, желательно гелевые (они способны выдерживать большее количество циклов разрядки и зарядки) и установочные элементы, с которых и начинается сборка солнечной электростанции своими руками.

Установочные элементы. Под этим понятием понимается жесткая рама, сваренная из профильной трубы – ее конструкция целиком и полностью зависит от места установки, но в целом ее внешний вид одинаковый во всех случаях. Это прямоугольник, к которому панели крепятся специальными прижимами с резиновой подушечкой. Такая конструкция может быть собрана как на земле, так и на крыше.

Вторым этапом работ, связанных с решением вопроса, как сделать солнечную электростанцию, является крепление панелей. Здесь все достаточно просто – это чисто механическая работа, в которой главное не переусердствовать и не раздавить панели, чрезмерно затягивая винты.

Дальше коммутация отдельных панелей в единую цепь – все панели соединяются последовательно друг с другом. В местах соединения устанавливаются коннекторы-тройники

Здесь следует помнить, что панели сразу после попадания на солнечный свет начинают вырабатывать энергию – чтобы не ударило током, важно соблюдать последовательность сборки. Двигаться лучше от обратного – от места установки контроллера, а вернее от него самого

Перед ним устанавливается автоматический выключатель. Сначала прокладывается общая магистраль – там, где необходимо, ставятся тройники. Только после сборки магистрали изготавливаются короткие кабели с коннекторами, которыми и подключается каждая панель к тройнику.

Дальше к контроллеру подключается блок аккумуляторов. Их может быть несколько – чем больше, тем лучше (тем большим количеством энергии вы сможете запасаться в дневное время). Не стоит закупаться низкоемкостными аккумуляторами, теми, которые применяются в автомобилях – для таких систем существуют электрические емкости объемом 150 и более А/часов. Напомню, что лучшим вариантом будут гелевые аккумуляторы – так же, как и панели, они соединяются друг с другом параллельно. Плюс к плюсу, а минус к минусу – так мы сохраняем вольтаж, но увеличиваем суммарную емкость.

Дальше инвертор – подключается непосредственно к аккумуляторам. Опять-таки, плюс к плюсу, а минус к минусу – перепутаете, инвертор работать не будет. Ну и выход инвертора, на котором получается необходимое напряжение 220 вольт, подсоединяем через автоматический выключатель к домашней сети.

В принципе, это и весь вопрос, как сделать электростанцию на солнечных батареях? Как видите, устройство солнечной электростанции для дома не такое уж и сложное. Главное – хорошенько во всем разобраться и понять принцип работы. Ну а все остальное, как говорится, дело наживное – естественно, очень дорогое. Кстати, расчеты рентабельности таких источников энергии на сегодняшний день отнюдь не утешительные – система не окупается полностью, если не продавать излишки энергии по нормальным тарифам (например, соседям). Если идти классическим путем и выдавать неиспользованное электричество в городскую сеть и получать за него копейки, то на возврат денег можно не надеяться. К сожалению, государство не поощряет еще такие технологии, хотя и не запрещает. Именно по этой причине их установка целесообразна только в тех местах, где сетевого электричества нет вообще.

Инструменты и материалы

Если нет возможности приобрести готовую солнечную батарею для дома, её можно сделать самостоятельно.

Для изготовления солнечной батареи понадобятся:

фотоэлементы (для создания гелиопанели);
набор специальных проводников (для соединения фотоэлементов);
алюминиевые уголки (для корпуса);
диоды Шотке;
крепёжные метизы;
винты для крепежа;
лист поликарбоната (прозрачный);
силиконовый герметик;
паяльник.

Выбор фотоэлементов

Сегодня производители предлагают потребителям выбор из двух типов устройств. Фотоэлементы из монокристаллического кремния имеют КПД до 13%. Они отличаются низкой эффективностью при пасмурной погоде. Фотоэлементы из поликристаллического кремния имеют КПД до 9%, однако они способны работать не только в солнечные, но и в облачные дни.

Чтобы обеспечить дачу или небольшой частный дом электроэнергией, достаточно воспользоваться поликристаллами.

При выборе фотоэлементов необходимо обратить внимание на следующее:

чем больше ячейка, тем большее количество энергии она производит;
элементы одного типа создают одинаковое напряжение (от размера данный показатель не зависит).

Чтобы определить мощность солнечной батареи, достаточно генерируемый ток умножить на напряжение.

Отличить поликристаллические фотоэлементы от монокристаллических достаточно просто. Первый тип выделяется ярко-синим цветом и квадратной формой. Монокристаллические фотоэлементы темнее, они срезаны по краям.

Поли- и монокристаллические панели легко отличить даже на первый взгляд

Не стоит отдавать предпочтение продукции со сниженной ценой, поскольку она может отказаться отбраковкой — это детали, которые не прошли тест на заводе. Лучше воспользоваться услугами проверенных поставщиков, которые хоть и предлагают товар по высокой цене, зато отвечают за его качество. Если нет опыта в сборе фотоэлементов, рекомендуется приобрести несколько тестовых образцов, чтобы потренироваться, а только потом купить продукцию для изготовления самой батареи.

Некоторые производители запаивают фотоэлементы в воск, чтобы предотвратить порчу во время перевозки. Однако избавиться от него довольно сложно из-за высокого риска повреждения пластин, поэтому рекомендуется покупать фотоэлементы без воска.

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы. Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Принцип работы солнечной электростанции

Солнечные электростанции, сокращенно СЭС – специальные сооружение, которые преобразуют энергию солнца в электричество. Преобразователи различаются по строению и принципу работы. Преобразование солнечной энергии происходит с помощью оптических элементов, которые отражают лучи и концентрируют их на специальный приемник, наполненный водой или маслом. При повышении температуры жидкость нагревается, выделяя пар или повышая температуру маслянистого теплоносителя. Воздушные массы запускают генератор, который вырабатывает электроэнергию.

В противном случае коэффициент полезного действия станций сводился бы к минимуму. Вогнутая конструкция зеркал с отражающим покрытием обеспечивает максимальный сбор солнечной энергии. Для бесперебойной работы некоторые конструкции оснащены мощными аккумуляторами, так как в ночное время станции не вырабатывают энергию. Главным преимуществом данных конструкций является сохранение экологического покоя окружающей среды и постоянно возобновляемый источник солнечной энергии. Солнечные станции предназначены для тепловых, бытовых, промышленных нужд.

Реальная выработка солнечной электростанции для дома

Выработка зависит от мощности и угла наклона панелей, интенсивности солнца и продолжительности светового дня.

Между собой батареи отличаются площадью, что отражается на их мощности. Это может быть 10Вт, 100Вт, 150Вт, 260Вт и так далее. Однако реальная выработка панели обычно выше её номинальной мощности, так как необходимо учитывать коэффициент интенсивности солнца. В южных регионах солнце светит сильнее и дольше, а в северных слабее и меньше, поэтому одна и та же панель вырабатывает разное количество электроэнергии.

Пример из практики

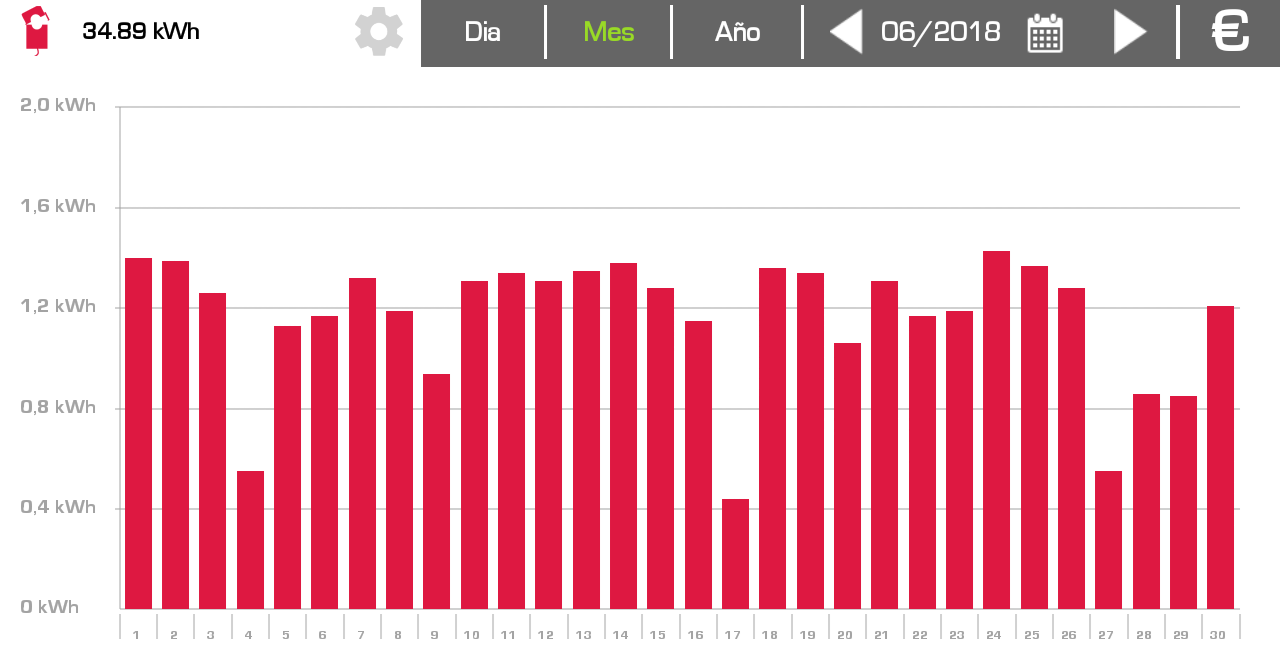

Это график выработки электроэнергии одной панелью мощностью 260Вт за июнь 2018 года. Суммарная выработка станции за месяц — 34,89 кВт. Из расчета, что номинальная месячная мощность батареи — 7,8кВт (260Вт Х 30 дней), её фактическая мощность оказалась в 4.5 раза выше (поправочный коэффициент). Летом он больше, зимой – меньше или вообще отсутствует.

Из графика видно, что выработка непостоянна и присутствуют резкие спады – это пасмурные дни, когда световой день короче, а солнечная активность очень слабая. Худшая производительность была зафиксирована 17.06 — около 0.4кВт, а максимальная 25.06 — около 1.4кВт.

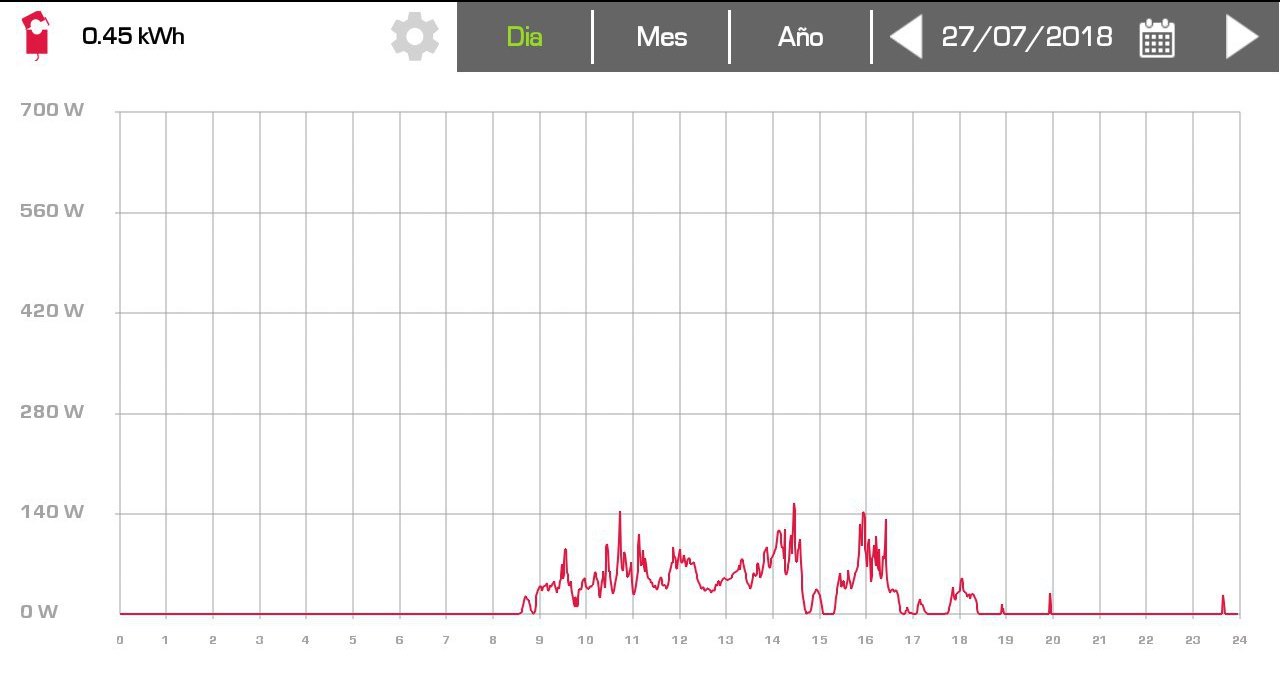

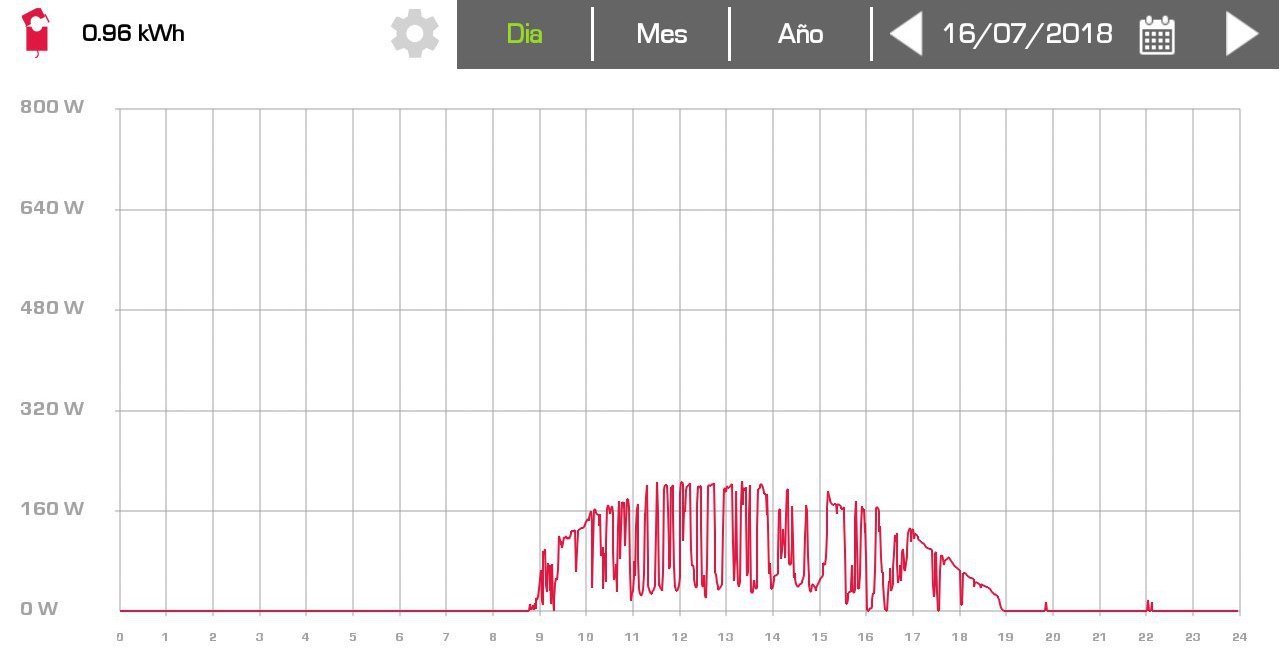

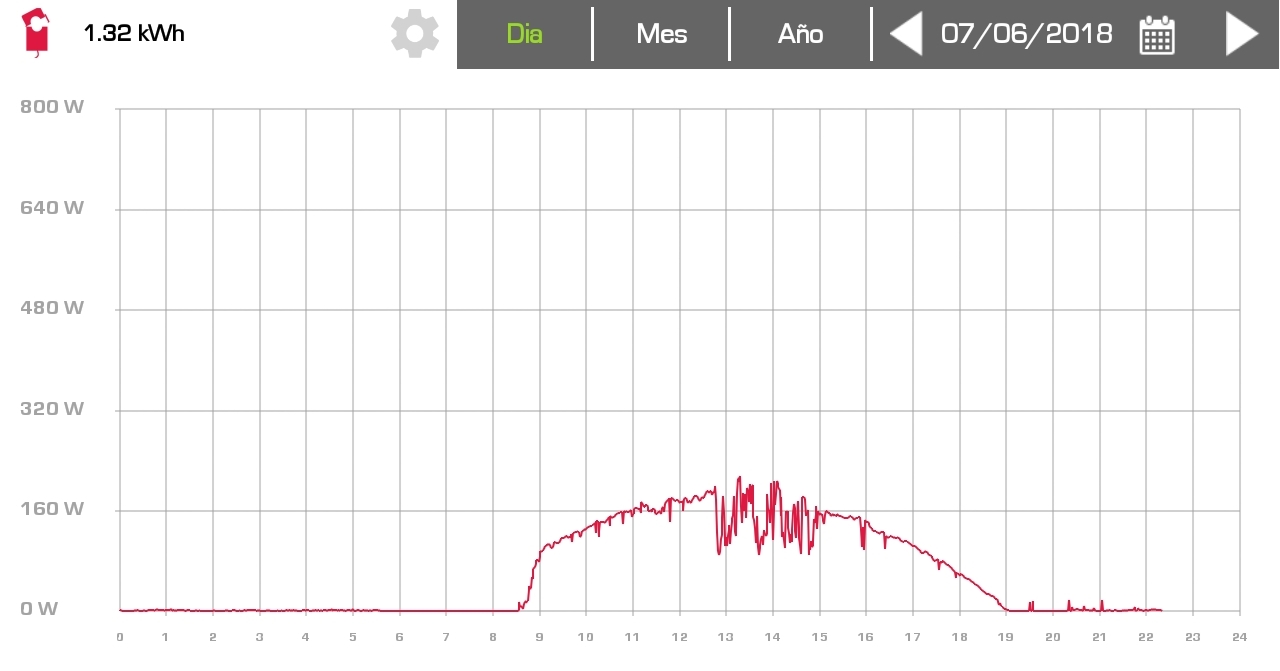

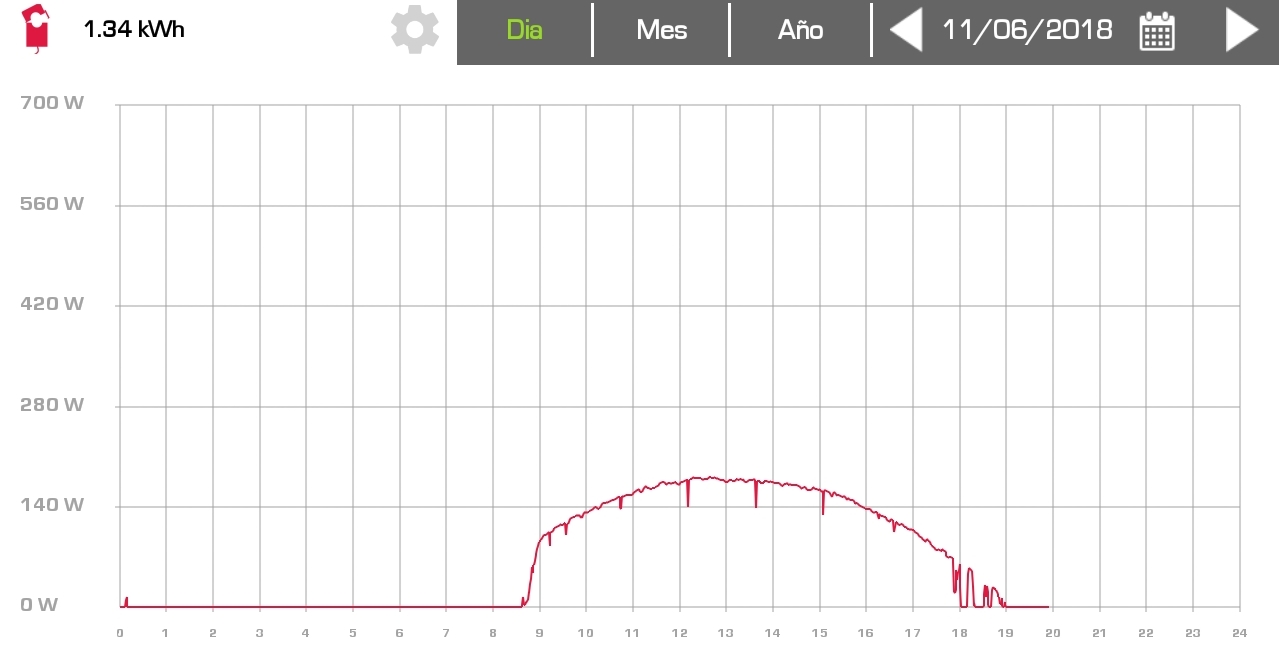

А вот так выглядит выработка солнечной батареи по часам в течение дня:

Выработка начинается ближе к 9 утра, достигает пика к 13:00, затем постепенно снижается и прекращается около 19:00. В течение дня есть небольшие провалы — когда солнце было закрыто облаками.Примерно с 13:00 до 15:00 выработка электроэнергии была нестабильна из-за облачности. Но и это не сильно сказалось на итоговой производительности станции — 1.32кВт.В течение дня было множество провалов, что и отразилось на итоговой выработке станции — 0.98кВт.А это пасмурный дождливый день, когда солнечная активность очень слабая и выработка в течение дня составила 0.45кВт.

Из этого можно сделать вывод, что целиком полагаться на солнечную электроэнергию сложно. Производительность станции сильно зависит от интенсивности солнца и даже летом она может быть непостоянна из-за пасмурной погоды.

Начинаю собирать

Перед покупкой и сборкой необходимо просчитать всю систему, чтобы не ошибиться с расположением всех систем и прокладкой кабелей. От солнечных панелей до инвертора у меня порядка 25-30 метров и я заранее проложил два гибких провода сечением 6 кв.мм, так как по ним будет передаваться напряжение до 100В и ток 25-30А. Такой запас по сечению был выбран, чтобы минимизировать потери на проводе и максимально доставить энергию до приборов. Сами солнечные панели я монтировал на самодельные направляющие из алюминиевых уголков и притягивал их самодельными же креплениями. Чтобы панель не сползала вниз, на алюминиевом уголке напротив каждой панели смотрит вверх пара 30мм болтов, и они являются своеобразным «крючком» для панелей. После монтажа их не видно, но они продолжают нести нагрузку.

Солнечные панели были собраны в три блока по 3 панели в каждом. В блоках панели подключаются последовательно — так напряжение удалось поднять до 115В без нагрузки и снизить ток, а значит можно выбрать провода меньшего сечения. Блоки между собой подключены параллельно специальными коннекторами, обеспечивающими хороший контакт и герметичность соединения – называются MC4. Их же я использовал для подключения проводов к солнечному контроллеру, так как они обеспечивают надежный контакт и быстрое замыкание\размыкание цепи для обслуживания.

Далее переходим к монтажу в доме. АКБ предварительно заряжены «умной» автомобильной зарядкой, чтобы выровнять напряжение и подключены последовательно для обеспечения напряжения 48В. Далее, они подключены к инвертору кабелем с сечением 25 мм кв. Кстати, во время первого подключения АКБ к инвертору будет заметная искра на контактах. Если вы не спутали полярность, то всё нормально – в инверторе установлены довольно емкие конденсаторы и они начинают заряжаться в момент подключения к аккумуляторам. Максимальная мощность инвертора – 5000 Вт, а значит ток, который может проходить по проводу от АКБ будет составлять 100-110А. Выбранного кабеля хватает для безопасной эксплуатации. После подключения АКБ, можно подключать внешнюю сеть и нагрузку дома. К клеммным колодкам цепляются провода: фаза, ноль, заземление. Тут всё просто и наглядно, но если для вас починить розетку небезопасно, то подключение этой системы лучше доверить опытным электромонтажникам. Ну и последним элементом подключаю солнечные панели: тут тоже надо быть внимательным и не перепутать полярность. При мощности в 2,5 кВт и неправильном подключении, солнечный контроллер сгорит моментально. Да что там говорить: при такой мощности, от солнечных панелей можно заниматься сваркой напрямую, без сварочного инвертора. Здоровья это солнечным панелям не добавит, но мощь солнца действительно велика. Так как я дополнительно использую разъемы MC4, перепутать полярность просто невозможно при первоначальном правильном монтаже.

Всё подключено, один щелчок выключателя и инвертор переходит в режим настройки: тут надо выставить тип АКБ, режим работы, зарядные токи и прочее. Для этого есть вполне понятная инструкция и если вы можете справиться с настройкой роутера, то настройка инвертора тоже не будет очень сложной. Надо только знать параметры АКБ и правильно их настроить, чтобы они прослужили как можно дольше. После этого, хм… После этого наступает самое интересное.

Что для этого нужно?

Фотомодули

Прежде всего необходимы сами фотоэлементы. Их количество и площадь определяются на основе норм энергопотребления и среднесолнечной географической активности. Каждый модуль можно собрать и самостоятельно, купив только кремниевые фотоячейки. Также можно приобрести уже готовые гелиоблоки, если их параметры удовлетворяют всем требованиям.

Аккумуляторные батареи

Их наличие необходимо для предотвращения перебоев энергоснабжения. Если солнечная электростанция не объединена с другими энергоисточниками, то именно данные аккумуляторы будут поддерживать жизнеобеспечение дома в пасмурные дни.

Контроллеры заряда

Представляют собой электронные устройства, предназначенные для предохранения аккумуляторов от чрезмерной зарядки/разрядки. При полной зарядке батареи они снижают вырабатываемый солнечным модулем ток до величины, позволяющей компенсировать саморазряд. В случае же критической разрядки эти контроллеры прерывают подачу электроэнергии на бытовые устройства. Если собрать солнечную электростанцию самостоятельно и оснастить ее подобными приборами, то срок службы установки значительно увеличится.

Инверторы

Это устройства, преобразующие постоянный ток от гелиоячеек в переменный, от которого «запитано» все бытовое оборудование. Кром того, инверторы производят электричество лучшего качества, чем то, которое поступает из местных энергосетей. Как правило, изготовление солнечной электростанции своими руками подразумевает использование синусоидальных моделей. Дело в том, что такие инверторы менее дороги и идеально подходят именно для домашних сетей. Еще одно назначение этих приборов – роль своеобразного «буфера» между домашней энергосистемой и коммунальной, что позволяет передавать избыток сгенерированного электричества в общую сеть.

Кабели

Ни одна солнечная электростанция не обходится без специальных коммутационных кабелей. Для минимизации энергопотерь кабели между элементами системы должны пролегать по наиболее коротким путям и иметь соответствующее сечение (не менее 4-6мм2). Внешние кабели должны быть устойчивы ко всем погодным явлениям.

Как рассчитать мощность электростанции на солнечных батареях

Оттолкнуться нужно от того, сколько электроэнергии вам нужно для нормального функционирования здания. Самый простой способ — выписать все эл. приборы, которые вы планируете использовать, время их работы и потребляемую мощность.

Пример:

Холодильник: 100Вт – 24ч – 2400Вт
Освещение: 100Вт – 5ч – 500Вт
Чайник: 15мин – 1,5кВт – 0,03кВт
Стиральная машина:
Ноутбук:
…
Итого: 3кВт

3кВт — это мощность, которую должна производить солнечная электростанция для нормальной жизнедеятельности здания. Т.е. понадобится 12 панелей мощностью по 260Вт. На практике их производительность будет выше (при коэффициенте солнечной активности 4.5 суточная выработка станции составит 14кВт), однако мы отталкиваемся от самого пессимистичного сценария, при котором каждый день — пасмурный. Также учитывайте: если вы не подключены к зеленому тарифу или не запасаете энергию на аккумулятор, то избыток будет сгорать.

Если вы устанавливаете солнечную электростанцию для заработка на зеленом тарифе, то начать можно с любой мощности и постепенно её наращивать.

Виды фотоэлементов

Основная и довольно сложная задача – найти и купить фотоэлектрические преобразователи. Они представляют собой кремниевые пластины, которые преобразовывают солнечную энергию в электричество. Фотоэлементы делятся на два типа: монокристаллические и поликристаллические. Первые более эффективны и отличаются высоким КПД – 20-25%, а вторые всего до 20%. Поликристаллические фотоэлементы ярко синие и менее дорогостоящие. А моно- можно отличить по форме – она не квадратная, а восьмиугольная, и цена на них выше.

Если паять получается не очень хорошо, то для подключения солнечной батареи своими руками рекомендуется приобретать готовые фотоэлементы с проводниками. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Схема сборки и подключения

Солнечная электростанция своими руками собирается так:

Найдите выходные клеммы контроллера заряда, к нему подключите АКБ. После этого проводники, которые отходят от каждой панели, присоедините к входной клемме устройства для контроля над зарядом. Если к панелям прилагается в комплекте кабель, этот шаг не нужен.
Присоединять проводники требуется по схеме «+» к «+», а также «-» к «-». После этого на клеммы, расположенные у входа инвертора, подается питание от АКБ.
Включив контроллер за зарядом и инвертор, вы увидите, что электричество, которое начнет вырабатывать панель, будет заряжать аккумулятор.

Схема подключения солнечных панелей и бытовой нагрузки

Монтаж домашней солнечной станции

В первую очередь необходимо расположить на крыше дома солнечные модули. Нужно помнить, что они должны располагаться под прямым углом к падающим лучам, а отклонение не должно превышать 15°. Причем если солнечная электростанция будет функционировать круглый год, то батареи надо поместить под углом +15° относительно географической широты. Для летней эксплуатации лучше придерживаться угла -15°.

Как правило, гелиомодули устанавливаются рядами на наклонных крышах, один ряд над другим. Такой монтаж подразумевает необходимость выдерживания расстояния между рядами. Это необходимо, чтобы модули не затеняли друг друга. Данное расстояние должно составлять минимум 1,7 высоты самих фотобатарей.

Все дополнительное оборудование (инверторы, аккумуляторы, зарядные контроллеры и т.д.) лучше располагать в отдельном техническом помещении. В этом случае уменьшится длина коммутационных кабелей (а значит, и энергопотери), и собранная система будет работать эффективнее.

Плюсы и минусы

Энергия солнца относится к альтернативным, возобновляемым источникам, ее использование считается прогрессивным способом энергопотребления. Ее преимущества описывают следующим образом:

Ваши ежемесячные платежи за электроэнергию снижаются (а в идеале исчезают). Степень экономии зависит от размеров установленной системы и объема потребления.
Если монтаж системы производится на собственном участке, вам не надо получать разрешение на установку оборудования.
Существует возможность заработать, если вы будете производить электроэнергии столько, что сможете продавать ее государству.
Затраты на обслуживание остаются весьма низкими.
Небольшой вес, беспроблемная эксплуатация, отсутствие шума.
Солнечная энергетика – динамическая отрасль, и эффективность солнечных панелей постоянно повышается. Современные модели могут работать даже при сплошной облачности (выработка при этом снижается).

Люди, скептически относящиеся к установке солнечных батарей, оперируют следующими фактами:

Панели требуют вложения средств, им нужно пространство для установки, а КПД достаточно низкий даже у лучших моделей.
Панели могут служить источником энергии лишь днем. Чтобы пользоваться дарами зеленой энергетики круглые сутки, необходим аккумулятор – буферное накопительное устройство, а также инвертор (прибор для преобразования постоянного тока в переменный). «Бесплатную энергию от природы» трудно назвать дешевой.
Зеленая технология вредит природе не хуже традиционного сжигания любого топлива. Стоит вспомнить особенности производства и, особенно, утилизации панелей и аккумуляторов. Ее экологичность под большим вопросом.
Такой источник энергии трудно назвать независимым. Вы не имеете точек пересечения с государственными сетями, но не сможете обойтись без компаний, занимающихся обслуживанием, ремонтом систем, продажей комплектующих.
Не всегда можно выйти на окупаемость системы, чаще технология оказывается убыточной. Дело в невнимательном подборе панелей, низкой производительности, неподходящих климатических условиях.

Принцип действия СЭС

Принцип работы сводится к тому, что солнечные электростанции способны преобразовывать энергию солнца в электрическую. Луч воздействует на частицы кремния, которые являются основой состава батарей. То есть, действие таких электростанций России сводится к явлению внутреннего фотоэффекта. В полупроводниках, под действием солнечного света, образуются «дырки» и электроны, которые начинают хаотично двигаться. Это и есть переменный ток.

Обычно, дома устанавливается мини-солнечная электростанция, которая представляют собой зеркала и отражатели лучей. Современные, готовые солнечные электростанции преобразуют лучи в переменный ток при помощи особых фотоэлементов и фотоэлектрических процессов. Все такие батареи работают при помощи системы слежения. Система «ловит» свет и направляет его на фотоэлемент.

Есть модели разной мощности, произведенная в России электростанция на солнечных батареях слабомощная, ее максимальная мощность составляет 33 Вт. В качестве фотоэлементов такие мини-солнечные электростанции используют поглощающие пластины.

Корпус и стекло

Солнечные батареи для дома имеют алюминиевый корпус. Этот металл не корродирует, при достаточной прочности имеет небольшую массу. Нормальный корпус должен быть собран из профиля, в котором присутствуют, как минимум, два ребра жесткости. К тому же стекло должно быть вставлено в специальный паз, а не закреплено сверху. Все это — признаки нормального качества.

Бликов на корпусе быть не должно

Еще при выборе солнечной батареи обратите внимание на стекло. В нормальных батареях оно не гладкое, а текстурированное

На ощупь — шершавое, если провести ногтями, слышен шорох. К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель.

Где и как разместить генератор?

Место установки солнечного генератора выбирают очень внимательно и без спешки. Пластины, принимающие свет, обязательно размещают под наклоном, чтобы лучи не «падали» на поверхность перпендикулярно, а как бы аккуратно «стекали» по ней.

В идеале конструкцию располагают так, чтобы оставалась возможность в случае надобности корректировать угол наклона, таким способом, «улавливая» максимальное количество солнца.

Вполне допустимо поставить гелиосистему из солнечных батарей на земле, но чаще всего для размещения выбирают крышу дома или подсобного помещения, а именно ту ее часть, что выходит на самую освященную, преимущественно южную сторону участка.

Очень важно, чтобы рядом не было высоких зданий и мощных, раскидистых деревьев. Находясь в непосредственной близости, они создают тень и мешают полноценной работе агрегата

Чтобы солнечные установки качественно работали, их необходимо поддерживать в чистоте и порядке. Слой грязи, образовавшийся на поверхности улавливающей панели, снижает эффективность на 10%, а налипший снег и вовсе отключает агрегат. Поэтому регулярное обслуживание является обязательной процедурой и способствует поддержанию модулей в идеальном эксплуатационном состоянии

Средне-оптимальным для установки солнечного генератора считают уровень угла наклона крыши в 45⁰. При таком расположении фотоэлементы поглощают солнечный поток очень эффективно и выдают необходимый для корректного обеспечения жизнедеятельности дома объем энергии.

Чтобы получить от панелей реальную отдачу и обеспечить среднестатистическую семью нужным количеством энергии, придется занять под солнечный генератор 15-20 кв.м поверхности кровли

Для европейской части государств СНГ действуют несколько другие показатели. Профессионалы рекомендуют брать за основу угол стационарного наклона в 50-60⁰, а в подвижных конструкциях во время зимнего сезона располагать батареи под углом 70⁰ к горизонту.

Летом же менять положение и наклонять фотоэлементы под углом 30⁰.

Установив панели генератора на трек-систему, оборудованную опцией автоматического слежения за солнцем, можно повысить эффективность отдачи на 50%. Модуль самостоятельно выявит интенсивность лучей и будет подстраиваться под максимальную освещенность от рассвета и до заката

Непосредственно перед монтажом крышу дополнительно укрепляют и оснащают специальными прочными опорниками, так как далеко не всякая конструкция обладает способностью выдержать полный вес оборудования для преобразования солнечной энергии.

Чтобы надежно и прочно установить солнечный генератор на крыше, стоит приобрести специальные крепления. Они выпускаются отдельно под каждый тип кровельного покрытия и всегда имеются в продаже. При монтаже между панелями и крышей нужно обязательно оставить зазор для полноценного доступа воздуха и корректной вентиляции солнцепоглощающих элементов

В некоторых случаях под кровлей ставят усиленные стропила, предохраняющие крышу от обрушения, потенциально возможного из-за повышенной нагрузки, существенно возрастающей в зимний сезон, когда на кровельной поверхности скапливается снег.

Для запуска в работу гелиосистеме потребуются аккумуляторы, инвертор и контроллер заряда. О правилах подбора устройств и их включения в цепь узнаете из рекомендованных нами статей.

Тонкости, важные для выбора

Чтобы оборудование оказалось максимально эффективным, рекомендуют определиться со следующими вопросами:

Формат использования. Он определяет финансовую сторону. Одно дело – портативная панель, которую можно повесить на окно или взять в поездку, совсем другое – полноценная система, для установки на крышу дома. Стоимость последней зависит от страны-производителя и мощности.
Характеристики. Чтобы выбрать модель нужного типа и мощности, полезно обратиться к специалистам, но здесь все также упирается в способ использования. Для зарядки фонарика хватит панели мощностью в 3-4 Вт, для дачного холодильника понадобится система до 100 Вт.
Расположение. Для монтажа солнечных панелей выбирают поверхность, ориентированную на юг, без затененных участков. Угол наклона выбирают равным широте местности и корректируют в зависимости от времени года: летом увеличивают на 6°, зимой на столько же уменьшают

Мини электростанция для дома своими руками
