Как сделать металлоискатель своими руками

Как собрать своими руками без использования микросхем

Это самый простой в сборке вариант. Так сказать, для чайников. Не нужно даже ничего паять. Металлоискатель строится из калькулятора, радиоприемника и картонки или коробки от CD диска. Приемник и калькулятор нужно брать самые простые, без защиты от электромагнитных помех.

Принцип действия основан на том, что калькулятор создает радиопомехи в АМ диапазоне, а приемник их улавливает. Изготовление металлоискателя своими руками состоит из следующих стадий:

1. Радио поставить на самый верхний АМ диапазон, но при этом свободный от станций. Должны слышаться только помехи.
2. Приемник двухсторонним скотчем приклеить тыльной стороной к одной створке коробки от CD диска. Калькулятор приклеить к другой створке.
3. Включить калькулятор. При полностью открытой створке приемник должен усилить свое звучание.
4. Плавно сложить коробку. Когда угол между приемником и калькулятором станет примерно 90°, радио утихнет.
5. Зафиксировать коробку в этом положении.

При попадании металла в зону действия МД вектор поля повернется, и приемник снова усилит свое звучание. В зависимости от конструкции приемника может оказаться, что при угле 90° звучание, наоборот, усиливается. В этом случае постепенно увеличивают угол между створками коробки, добиваясь ослабления тона.

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На рисунках ниже приведены схемы разведения плат для металлоискателей на двухконтурном осцилляторе, на трансформаторе, транзисторах и на микросхеме К561ЛЕ5.

Собранную своими руками электронику нужно разместить в пластиковом корпусе для исключения помех.

Как сделать катушку

Используется медный эмалированный провод диаметром 0,4–0,6 мм и оправа нужного размера. Диаметр оправы зависит от целей применения металлоискателя:

• до 9 см – подходит для поиска арматуры и профилей;
• 14-18 см – для поиска мелких драгоценностей;
• 22-50 см – для поиска крупных и глубоко залегающих предметов.

Также для правильной работоспособности металлоискателя нужно следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в интернете на калькуляторе.

Оправу для катушки можно приобрести в магазине или сделать самому. Для этого подойдут фанера или прочный пластик. Лучше всего использовать пластик (поликарбонат, компьютерный диск, ковш), так как он меньше всего влияет на электромагнитное поле и не поглощает влагу.

Если используется микросхема в DIP корпусе, то детали размещают как на рисунке ниже.

Применение металлоискателей

Человечество научилось обнаруживать металлы в земле очень давно. Но пик развития металлодетекторов пришелся на 60-е годы в момент появления доступных радиодеталей.

Считается, что главное применение подобных устройств – это поиск старых кладов и реликвий времен проведения военных действий. Но металлоискатели активно используются и в повседневной жизни.

С их помощью можно обнаружить в квартире скрытую проводку в стене, а различные силовые ведомства применяют их для поиска металлических деталей взрывчатых веществ при личном досмотре на пунктах пропуска.

Далее мы рассмотрим несколько видов самодельных металлоискателей, которые сможет собрать любой человек, даже без наличия навыков работы с радиоэлектроникой.

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели «Пират» достаточно дорогие, что обусловливается возможностью обнаружения устройством предметов на глубине от 0,2 м (мелкие) и 1,5 м (крупные). Следует рассмотреть особенности конструкции и настройки для поиска металлов.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Металлоискатель «Пират» считается импульсным устройством. Чтобы изготовить прибор, понадобится купить:

• ИМС КР 1006ВИ1, чтобы создать передающий блок;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547, чтобы собрать приёмный узел;
• NPN-транзисторы;
• провод ПЭВ 0,5, чтобы создать катушку;
• материалы, чтобы изготовить корпус и пр.;
• пластину, покрытую листом из меди, чтобы изготовить печатную плату;
• провод;
• изоленту;
• паяльник;
• скальпель;
• отвёртки;
• пассатижи;
• разные типы крепежа.

Инструменты для сборки ФОТО: youtube.com

Схемы металлодетектора для изготовления своими руками

Стандартная схема металлодетектора «Пират» строится по микросхеме NE555. Функционирование прибора будет зависеть от компаратора: 1 выход присоединяется к генератору ИМС, 2− к катушке, а выход − к динамику. При выявлении предметов из металла импульс от катушки поступит на компаратор, а затем на динамик.

Плата размещается в распределительной коробке, которую можно приобрести в магазинах электроники ФОТО: youtube.com

Печатная плата своими руками

Если запчасти куплены, есть схема, то требуется собрать всё воедино. Чтобы разместить радиодетали, используют печатную плату, которую возможно без труда изготавливать самому. Потребуется листовой гетинакс, покрытый технической фольгой из меди.

На заготовку переносят выбранную схему, обозначаются дорожки, которые соединяют детали, сверлятся отверстия ФОТО: youtube.com

Дорожки покрываются при помощи защитного лака, а после просыхания плата опускается в хлорное железо для травления.

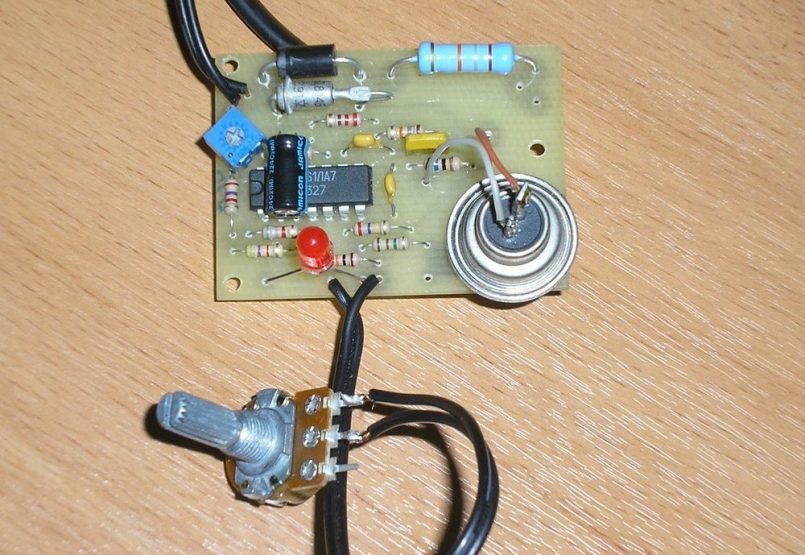

Когда изделие готово, возможно установить и распаять радиодетали. Следующей стадией станет проверка схемы с помощью приборов измерения.

Катушка своими руками для металлоискателя

Металлоискатель «Пират» считается импульсным прибором, потому точность во время сборки катушки не играет ключевой роли. Для основы необходимо кольцо диаметром 20 см, на которое наматывают 25 витков проволоки. Для повышения глубины выявления металла, каркас катушки должен равняться примерно 26-27 см, а число витков – 20-22.

Затем оправка с проводом хорошенько обматывается с помощью изоляции. Готовая катушка помещается внутрь корпуса из диэлектрика. Можно воспользоваться материалами, подходящими по размерам корпуса от неисправной бытовой техники. Подобное даст возможность обеспечить защиту катушки от повреждений при работе с прибором. Окончания обмотки припаивают к многожильному проводу диаметром 0,6 мм.

Изготовление катушки ФОТО: youtube.com

Watch this video on YouTube

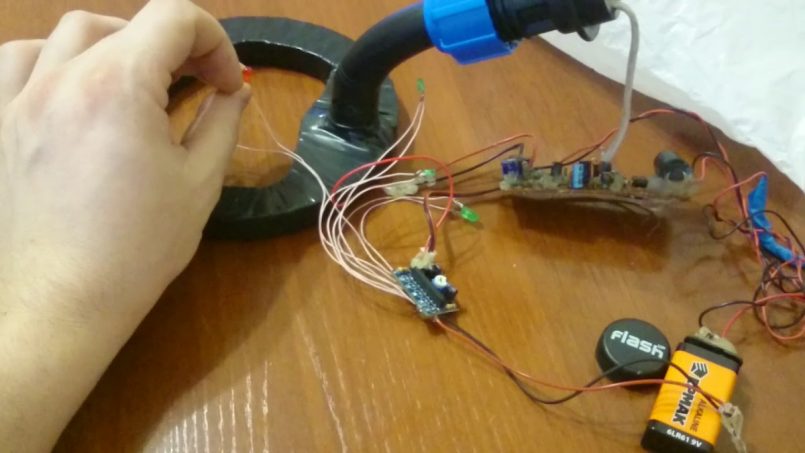

Как собрать и настроить металлоискатель своими руками

На штанге металлодетектора закрепляется каждый узел устройства. Когда схема надлежащим образом собрана, то настройка приспособления не понадобится, поскольку оно сразу имеет высокую восприимчивость.

Более тонкую настройку выполняют с помощью переменных резисторов R13. Требуемое функционирование металлоискателя обеспечивается при средней позиции регулятора.

Настройка металлоискателя ФОТО: youtube.com

Watch this video on YouTube

Как сделать подводный металлоискатель своими руками

В некоторых случаях поиски переносят с почвы под воду. Существуют, разумеется, спецустройства для функционирования под водой. И, в принципе, можно изготовить глубинный металлодетектор собственноручно. Необходимо взять наиболее простой самодельный прибор и поместить каждый узел в герметично закрытый корпус. Кроме того, требуется несколько видоизменить приспособление и вместо звуковых сигналов установить светоиндикацию.

Подводный металлоискатель ФОТО: youtube.com

Watch this video on YouTube

Особенности собранного своими руками металлоискателя со схемой дискриминации металлов

Металлоискатели с простой схемой позволяют обнаруживать скрытые предметы, но для того чтобы узнать, какие именно, придётся поработать лопатой. Вместо золотой монеты или военной каски, можно найти всего лишь кусок трубы и потратить на это много времени. Чтобы облегчить задачу поисковикам, детекторы стали оснащаться дискриминаторами, которые позволяют различать тип металла и пропускать различный мусор. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

В профессиональных металлоискателях используются дискриминаторы с выделением диапазона. Используемые в подобных приборах микропроцессорные системы позволяют запрограммировать устройство на реагирование только на определённые группы металлов. Дискриминация полезна на замусоренных участках, но снижает глубину обнаружения на 10−20%.

Металлоискатель своими руками: схема на золото

Технические характеристики металлоискателя Соха 3TD-M:

• Рабочая частота – от 5 до 17 кГц (Зависит от датчика);
• Баланс грунта – ручной;
• Питание металлоискателя – 12 вольт;
• Ток потребления (Без подсветки и при отсутствии металла) – 25 мА;

Металлоискатель имеет следующие органы управления:

• 2 Кнопки Sens – резулировка чувствительности + подсветка экрана + фильтры.
• Ручку регулировки звука.
• Ручку баланса грунта.

Во время работы, на дисплее отображается следующая информация:

• В верхней строке: «S06» – порог чувствительности, «F1» — номер фильтра, «SX0» — опция вычитания грунта по каналу Х, Напряжение питания.
• В нижней строке отображается шкала VDI: первые 3 столбика черные металлы (по 15 градусов) и 12 справа — цветные металлы (С шагом 7,5 градуса).

Проект металлоискателя СОХА 3ТД-М начат в 2012 году, но уже я не смог найти многие полезные данные по его изготовлению, поэтому если кого-то остались скачанные материалы, прошу прислать для дополнения статьи. А ниже будит та информация которая была еще найдена.

Схема металлоискателя Соха 3TD-M:

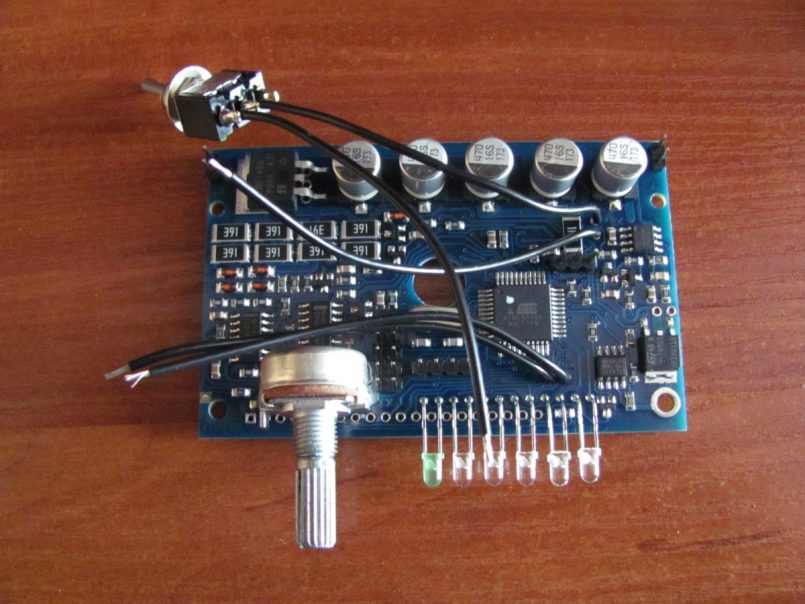

Собранная плата металлоискателя Соха 3 ТДМ выглядит следующим образом:

Все данные по изготовлению плат для металлоискателя соха 3, собраны в Один архив (печатная плата перед и зад, сверловка, зеркало и файлы Пикад —

Прошивка для микроконтроллеров металлоискателя Соха -3TD-M
(Версия 11) —

При прошивке микроконтроллера PIC12F629, биты конфигурации необходимо установить следующим образом:
Поставить галочку-PWRT
Поставить галочку-BODENДля контролера PIC16F876A биты ставим следующимобразом:
Поставить галочку-PWRT
Поставить галочку-BODEN

Видео по настройки фазы ферритом, для металлоискателя Соха 3TD-M

(При настройке: регулятор GB, на Сохе-3 в центральном положении.На FORTUNE 160 шагов, цифрового резистора.)

Заключение: Соха 3TD-M — интересные вариант металлоискателя, с неплохими задатками. Но в свете недостаточно подробной информации? в процессе его изготовления и настройки могут возникнуть трудности. Также остается вопрос с прошивкой: (На начальном этапе, автор ограничивал количество включений прибора, после чего необходимо было оплатить «символическую» сумму и получить пинкод, как обстоит дело с этим вопросом в более поздних версиях неясно!)

Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.

Установка всех элементов

После того, как печатная плата будет готова, необходимо припаять элементы схемы. Их можно снять со старых и негодных магнитофонов, телевизоров, радиоприемников. Но в принципе, если список необходимых запчастей готов, все можно купить на радиорынке. Они стоят копейки.

Процесс установки выглядит следующим образом:

1. Для начала нужно установить основную микросхему. Можно использовать зарубежный NE555 или советский КР1006ВИ1, подойдет и то, и другое. А вот с отечественным могут возникнуть проблемы, так как они уже не производятся. С зарубежным аналогом проблем быть не должно. Перед монтажом основной детали под ней заклеивается перемычка.
2. Далее устанавливается двухканальный усилитель К157УД2. Он стоит в старом магнитофоне.
3. Кроме того, монтируются конденсаторы и резисторы.
4. На следующем этапе необходимо спаять два транзистора типа BC557 или аналогичный.

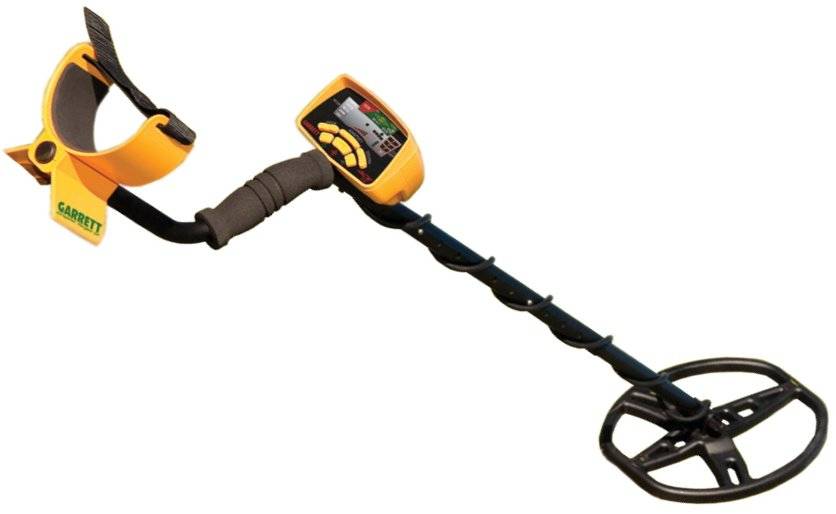

Металлоискатель – детектор или сканер

По своей сути МИ являются детекторными устройствами (от лат. detector – обнаружитель), указывающими на изменение параметров первичного направленного радиосигнала. Качество металлодетекции напрямую зависит от уровня сложности аппаратуры металлодетектора, обрабатывающей вторичный сигнал. На начальном этапе появления МИ оператора вполне устраивал писк в наушниках, возникающий при обнаружении металлической мишени. Развитие элементной базы для микроэлектроники существенно расширило возможности ручной металлодетекции. Профессиональные ручные металлодетекторы способны решать следующие задачи:

• проведение идентификации «находки» по типу металла;
• определение глубины ее нахождения;
• оценка размеров и конфигурации обнаруженного предмета.

Используя новейшие программные разработки, ведущие производители запустили продажи МИ с возможностями построения изображения обнаруженной цели. Например, немецкая компания ОКМ разработала глубинный 3D-сканер (от англ. scan – рассматривать) модели ЕХР 6000, выводящий на экран конфигурацию металлического предмета.

На рис. ниже показан монитор МИ модели ЕХР 6000 с выведенным на экран изображением мишени.

Металлодетектор ЕХР 6000 с возможностями сканера

Функционирование металлодетектора

Металлоискатель представляет собой электронное приспособление, состоящее из первичного индикатора и вторичного узла. Изделия бывают нескольких видов:

• приемопередатчик;
• индукционные;
• импульсные;
• генераторные.

Металлодетекторы среднего класса относят к категории «прием-передача». Они передают и принимают магнитные колебания. Ключевыми компонентами рассматриваемого устройства станут 2 катушки. Первая будет передавать волны, которые во время столкновения с предметами из металла будут отражены. После этого они передадутся на приемник. Когда отраженный импульс попал на 2 катушку, зуммер информирует о положении цели.

Индукционный металлоискатель функционирует аналогичным образом. Основным отличием станет число катушек с обмоткой. Здесь присутствует 1 катушка, посылающая и принимающая импульс одновременно. Импульсные устройства невосприимчивы к содержанию солей в почве и имеют катушку, поле которой создаст на металле токи, воспринимаемые металлодетектором. Подобный принцип воздействия уменьшит дифференциацию, что осложняет поисковые работы.

Устройство детектора

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

1. «приёмо-передача»;
2. индукционные;
3. импульсные;
4. генераторные.

Устройство металлодетектора Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Принцип работы импульсного металлодетектора

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три категории:

1. общего пользования;
2. средний класс;
3. профессиональное оборудование.

Проверка

Проверка прибора проводится обычным способом. Проникающая способность этой модели до 1.5 метра при рыхлом или влажном грунте. Хорошие показатели можно получить при тонкой настройке переменного резистора. Для этого нужно поместить под прибор металлический предмет и добиться самого высокого тона. Также тон настраивается на удалении от предмета.

Режим дискриминации не требует настройки. За счет каскадного усиления, прибор просто меняет тональность своего звучания. В режимах можно быстро разобраться, если поэкспериментировать с разными металлами. Также стоит обращать на яркость светодиодного индикатора. При воздействии на ферриты, лампы должны гореть в пол накала.

Подготовка деталей

На первом этапе ваша задача определиться с материалами, на которых будет крепиться рабочие части металлоискателя, а именно динамик, катушка, генераторы и микросхемы. Тут можно использовать что угодно. Это может быть и старая удочка, или костыль.

Схема, и катушки должны находиться внизу, и должны быть прикреплены к основному корпусу. Лучше всего использовать материалы из диэлектриков, а лучший вариант дерево и пластик.

У основания советуется сделать ручку для удобного использования.

Стоит учесть, что лучше избегать использования металлов в конструкции, но если это невозможно в ваших условиях, размещать металлические детали не ближе чем на 30 см от катушек

Не забудьте использовать провода с изоляцией. Длинна нужна около 100м провода с диаметром около 0,7 мм.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

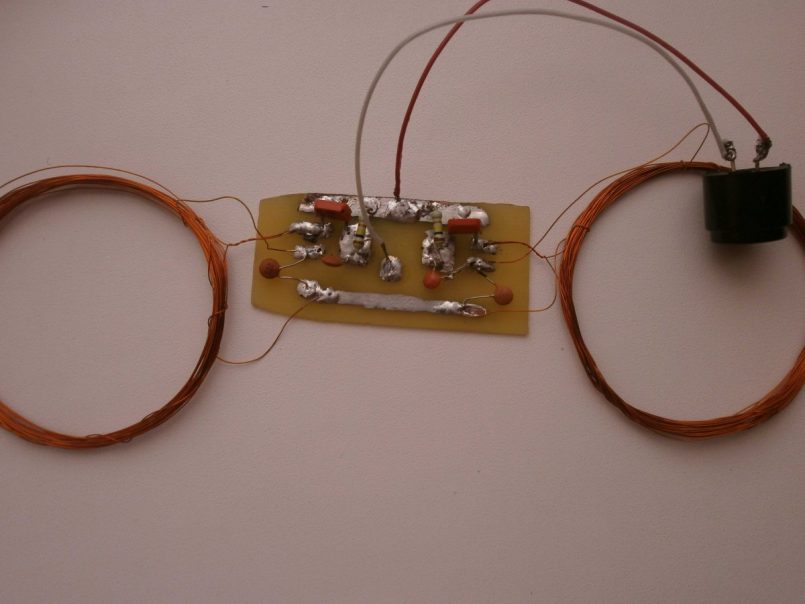

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
6. Припаивают согласно схеме выводы катушечных детекторов.
7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
9. Фиксируют элементы клеем и замазывают масляным лаком.
10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Что представляет собой металлоискатель

Подобный прибор, самодельный или сделанный на заводе, предназначен для поиска любого металла под слоем грунта, независимо, будут ли это куски железа, меди или что-то еще более ценное. Используют такие устройства не только золотоискатели, но и различные археологические группы, патриотические сообщества (в поисках останков и предметов, оставшихся в земле после второй мировой войны) и даже саперы при разминировании территорий.

Формы, как и схемы металлоискателей, бывают разными. Это может быть диск, закрепленный на рукоятке, а может быть и некое подобие микрофона. Суть данного прибора от этого не меняется — при обнаружении на небольшой глубине любого металлического предмета он издает определенный звук при помощи встроенного в него зуммера, сигнализируя о находке.

Работают подобные устройства на основании физического закона, по которому действует электромагнитная индукция. Составными его частями являются передатчик, который, принимая сигнал, отправляет его на оповещающее устройство (звуковое или визуальное), самого приемника сигнала и зуммера либо экрана. Электромагнитные колебания отправляются к поверхности и отражаются. Если передаваемый сигнал возвращается неизмененным, в цепи ничего не происходит, но при условии, что в область прохождения сигнала попадает любой металл, возвращенная волна получается искаженной и это фиксируется передатчиком, который и подает звуковое или визуальное оповещение.

Схема металлоискателя своими руками

Прежде, чем приступить к изготовлению хорошего металлоискателя как на видео, следует, исходя из планируемых потребностей, определиться с выбором принципиальной электрической схемы прибора. Их создано большое количество и они отличаются, как по используемой элементной базе, так и по достигаемых технических показателях

На что обычно обращают внимание при выборе электрической схемы? В первую очередь, на ее сложность, доступность используемых в ней электронных комплектующих, сложность ее изготовления и настройки. Полезно, если к предлагаемой электрической схеме прилагается внешний вид печатной платы, это облегчает ее изготовление и сборку. Немаловажным является то, какую чувствительность обеспечит выбранный вариант металлоискателя

Немаловажным является то, какую чувствительность обеспечит выбранный вариант металлоискателя.

После выбора электронной схемы, ее изготовления и настройки другим важным этапом является изготовление чувствительного органа металлоискателя – катушки или рамки.

Металлоискатель своими руками

Несмотря на большое разнообразие подобных приборов на рынке, большинство из них стоят очень дорого, а бюджетные изделия не гарантируют высокую точность и глубину обнаружения ценных предметов. По этой причине всё больше и больше людей мечтают о самодельном металлоискателе.

Даже если вам никогда не приходилось работать с подобным оборудованием, вы наверняка знаете, что оно предназначается для точного поиска предметов с характерными электрическими или магнитными свойствами, что и отличает их от окружающей среды, где они расположены. Простыми словами — металлоискатель определяет металлические изделия в верхних слоях грунта.

Однако устройство используют не только для поиска сокровищ в грунте. В настоящие дни оно является востребованным и для военных, детективов-криминалистов, геологов, строителей и представителей многих других сфер деятельности. Однако такие лица отдают предпочтение профессиональным приборам, а самодельные решения актуальны лишь для новичков.

Сегодня изготовление столь полезного устройства не является чем-то невыполнимым или нереальным, т. к. в свободном доступе предлагается множество схем, чертежей и инструкций. И даже самый неопытный человек сможет изобрести неплохой инструмент, который сможет найти монетку с советский пятак на глубине 20−30 сантиметров или железяку размерами с канализационный люк на глубине 1−1,5 метра под землей.

К тому же инструмент для поиска металла может стать полезным и для бытового хозяйства, ремонтных или строительных работ. Для примера, вы можете случайно определить возле своего частного дома центнер-другой брошенной трубы или металлической конструкции, заработав неплохие деньги на сдаче металлолома. А ведь в земле находится неизмеримое множество по-настоящему бесценных изделий, поэтому каждый желающий может попытать удачу.

Важная особенность: если вы никогда раньше не проводили каких-либо работ с электротехникой или радиоприборами, не пугайтесь множества схем, формул и терминологии. Принцип создания металлодетектора в домашних условиях остаётся очень простым. Главное — быть готовым выделить небольшое количество времени и запастись терпением. Правильный подход к делу позволит создать неплохой инструмент, который сможет определять металлы на различной глубине.

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Технические характеристики и особенности:

• Напряжение питания — 9 Вольт
• Глубина обнаружения металлов около 15 см.
• Селекция металлов — черный, цветной
• Светодиодная индикация металлов — черный, цветной
• Индикатор включенного питания

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний

Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Идея №2 – Используем радиоприемник

Еще один вариант простого, но не менее функционального металлоискателя можно собрать, используя следующие подручные средства:

• коробка от компакт-диска;
• радиоприемник, который работает в диапазоне «АМ»;
• калькулятор;
• двухсторонний скотч.

Подробное описание того, как быстро, просто и легко сделать металлоискатель из радио:

1. На внутренних стенках коробки прикрепляем калькулятор и приемник, используя двухсторонний скотч.
2. Включаем оба устройства, причем радиоприемник настраиваем на максимальную частоту (при этом, чтобы шум от радиостанций обязательно отсутствовал).
3. Закрываем коробку и потихоньку открываем до появления более-менее чистого звука. В таком положении самодельный металлоискатель настроен на поиск.

Как Вы видите, изготовить самоделку можно не дольше, чем за 5 минут. Такой вариант подойдет для чайников в электрике, т.к. тут можно обойтись без чертежей и никакие микросхемы подсоединять не нужно.

Можно дополнительно сделать ручку, чтобы облегчить процесс пользования. С помощью такой самоделки можно проверить стену перед установкой розетки, а то вдруг при штроблении Вы попадете в старую проводку!

Вот, собственно, и есть те способы, которые наиболее разумно использовать, чтобы сделать металлоискатель в домашних условиях своими руками. Что касается паяния более сложной модели, по типу бабочки либо терминатора, тут уже дело Ваше. С одной стороны можно сэкономить не менее 5000 рублей (стоимость бюджетной модели устройства), но с другой стороны отзывы многих любителей самоделок говорят о том, что редко такие устройства работают так, как хотелось бы.

Также читают:

https://youtube.com/watch?v=KmIcTa5Mp0g

Кто не мечтал однажды найти клад и разбогатеть? Разница между людьми лишь в том, что одни дальше мечтаний не идут, а другие ищут. Но есть только единицы тех, кто что-либо находит в земле, а большинство, потратившись на дорогое оборудование, так и остается ни с чем.

Вот это и удерживает человека от приобретения металлоискателей, которые стоят приличных денег, но не дают гарантии того, будет что либо найдено или нет.

А с другой стороны, если бы такой прибор достался практически даром, то не обязательно ходить по лесам в поисках мифических сокровищ. Даже на приусадебном участке возможно выкопать несколько метров трубы или брошенного кабеля, который при сдаче его в пункт приема может принести деньги. А ведь они, как известно, лишними не бывают.

В таком случае необходимо разобраться, возможно ли сделать металлоискатель из радиоприемника или дисков своими руками без применения микросхем, насколько сложен этот процесс и требует ли он каких либо определенных знаний, сложны ли схемы простых металлоискателей, что для этого потребуется, и каков алгоритм подобной работы.

Похожие записи:

Как делается уличный туалет на даче: варианты и пример поэтапного строительства Форзиция пестролистная посадка и уход в открытом грунте Даташит xr-2206 pdf ( datasheet ) 100 лучших идей внутренней отделки бани Не перекрывается горячая вода что делать. как поменять неисправный кран на стояке Газонокосилка своими руками (33 фото): самодельная электрическая косилка из болгарки. как сделать газонокосилку из двигателя от стиральной машины и триммера?
